Analýza typickej opravy podsvietenia dosky

V súčasnosti je veľa modelov dosiek podsvietenia LCD televízorov, rôznych výrobcov, rôzne veľkosti LCD, doska podsvietenia je rôzna, dokonca aj ten istý výrobca rovnakého modelu LCD pomocou dosky podsvietenia je niekedy odlišný. A doska podsvietenia je najväčšia časť spotreby energie LCD TV, ale aj najväčší prúd, časť s najvyšším napätím, takže poruchovosť je vysoká, pretože tieto dosky podsvietenia majú zriedkavo schematické diagramy, aby sa porucha analyzovala z princípu, riešenie problémov je veľmi ťažké, ale aj veľmi slepé. Inžinieri sa stretli s chybným podsvietením dosky väčšinou pomocou metódy výmeny podsvietenia dosky, ale niektoré modely podsvietenia dosky je ťažké nájsť, preto by sme mali byť pri samotnej údržbe čo najskôr, aby sme zvládli metódu generálnej opravy.



Funkčné zloženie dosky podsvietenia

Komponenty dosky podsvietenia sa skladajú hlavne zo štyroch častí: oscilátor, výkonové zosilnenie, vysokonapäťový výstup, detekcia ochrany. Funkcia každej časti je nasledovná.

Predstavenie funkcie panela podsvietenia

Oscilátor: generuje 60-100kHz oscilujúci štvorcový signál.



Zosilnenie výkonu: Zosilnite signál generovaný oscilátorom na dostatočný výkon na rozsvietenie lampy.



Vysokonapäťový výstup: Zosilnite signál po zosilnení výkonu a konvertujte ho na sínusový výstup, aby sa rozsvietila CCFL lampa.



Detekcia ochrany: zistite výstup napätia dosky podsvietenia a pracovný prúd a pracovný stav lampy CCFL, ak dôjde k nejakej abnormalite, ovládajte oscilátor, aby ste zastavili výstup a vstúpili do stavu ochrany.



Pracovné podmienky dosky podsvietenia

CPU poskytuje riadiaci signál prepínača podsvietenia (BL-ON) a signál riadenia jasu podsvietenia DIM do dosky podsvietenia.



Systém napájania dosky podsvietenia obsahuje napájanie zosilňovacej časti, riadiacej časti kmitania a časti detekcie ochrany. Pre časť zosilnenia napájania je aktuálne napájanie dosky podsvietenia obrazovky s veľkosťou 32- palcov a viac 24 V, 6-10A a dosky podsvietenia s veľkosťou obrazovky 26- palcov a menej využíva napájanie 12 V a napájanie časti na kontrolu oscilácií a detekcie ochrany je vo všeobecnosti 5 V alebo 6 V, ktoré sa získa 12 V alebo 24 V po znížení a regulácii napätia.



Tri prvky čipovej práce, a to.

1. napájanie čipu

2. kolík energie na spustenie čipu (vysoká úroveň)

3. stmievací kolík (vysoká úroveň)

Bežné poruchy podsvietenia

1. Nesvieti podsvietenie

2. Ochrana proti blikaniu podsvietenia

3. Jasné podsvietenie na určitý čas na ochranu



Spôsob opravy dosky podsvietenia



Pri oprave dosky podsvietenia osvojiť si vlastnosti trubice podsvietenia, princíp osvetlenia a zloženie dosky podsvietenia, princíp práce. Hoci sa tvar dosky podsvietenia, zloženie modelu komponentov líši, základný princíp je rovnaký, pokiaľ ide o teoretický základ, môžete chybu analyzovať, typy porúch dosky podsvietenia sú zriedkavo 3-4 druhov, podsvietenie Princíp obvodu vysokonapäťového výstupu a výkonového zosilňovača dosky je jednoduchý, viac ako použitie pohonu s plným mostíkom / polovičným mostíkom, zvyčajne pomocou elektrónok MOS alebo výkonových modulov.



Podsvietenie dosky údržby najprv zabezpečiť, aby napájanie časť normálnej práce. To znamená, že pohotovostný napájací zdroj 3,3 V alebo 5 V, 12 V, 24 V, obvod PFC funguje správne, predtým, ako bude možné vykonať generálnu opravu systému podsvietenia.



Kontrola môže byť odstránená z dosky napájacieho zdroja na hlavnú dosku linky, pohotovostné napätie 5V respektíve s STB (ovládanie pohotovostného režimu) BRI (stmievanie) a BL-ON (ovládanie podsvietenia) 3 stopy spojené dohromady, normálna doska podsvietenia by mala sa môže rozsvietiť, tento krok môže určiť, či ide o problémy s hlavnou doskou alebo s napájaním.



Ak trubica podsvietenia nesvieti vôbec, znamená to, že do meniča podsvietenia nie je pridaný žiadny impulzný signál. Okruh podsvietenia môžeme prepracovať, keď systém podsvietenia možno vnímať ako okruh na zametanie čiary, ktorý treba prepracovať.



Čip na ovládanie podsvietenia má charakteristiku, v čipe stačí napájanie cca 2 sekundy nie je chránený žiadnou spätnou väzbou ovládania pinov, je to impulzný výstup, po spustení dostáva svoj normálny spätnoväzbový signál z detekčných kolíkov pred vstupom do normálneho pracovného stavu. Ak po štarte nie je žiadny signál spätnej väzby alebo abnormálny signál spätnej väzby, čip vstúpi do stavu ochrany a prestane vydávať budiaci signál. Túto funkciu používame len na to, aby sme najprv zistili výstupný kolík impulzného obvodu IC riadenia podsvietenia, keď je zapnuté napájanie, aby sme zistili, či má výstup napätia, keď je napájanie zapnuté, môžete použiť osciloskop na meranie tvaru vlny signálu na výstupe. pin, môžete tiež použiť multimetrový súbor striedavého napätia na meranie, či existuje impulzný výstup.



Poruchový bod určíme na základe hodnoty napätia, ktorá je tu v riadiacom čipe podsvietenia ako jadro obvodu, alebo v back-end obvode. (Treba si uvedomiť, že ochrana čipu po nutnosti vypnutia a následného spustenia po cca 2 sekundách výstupu) Ak je výstup signálu, môžete určiť poruchu v zadnej časti pohonu. V opačnom prípade chyba v riadiacej časti čipu podsvietenia. Môžeme zmerať, či je na výstupe jeho budiaceho transformátora v zákulisí výstup striedavého budiaceho signálu (pretože pracovná frekvencia obvodu podsvietenia je asi 56 kHz mimo frekvenčnej odozvy nášho bežného multimetra, takže neexistuje presná hodnota napätia, digitálny Merač je vo všeobecnosti ~ 30 voltov alebo tak, mechanický meter asi 10 voltov. (Treba zdôrazniť, že bez ohľadu na to, aká veľká je hodnota napätia 2 vinutí, aby sa získala hodnota napätia, musí byť rovnaká, inak je problém )

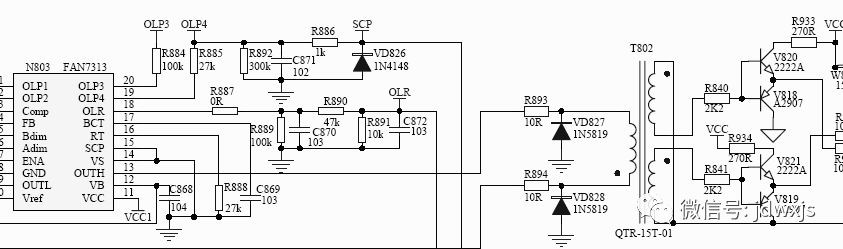

Forma budenia nie je rovnaká, ale princíp jej údržby je rovnaký, nižšie je niekoľko bežných schém zapojenia.

Keď je výstupný impulz jeho budiaceho transformátora normálny, budeme pokračovať v meraní krok za krokom do zadného stupňa, kým nenájdeme bod skratu impulzu.

Vyššie uvedený proces generálnej opravy spočíva v tom, že obvod podsvietenia sa po zapnutí rýchlo a efektívne nerozsvieti.



Pozor.



Pri meraní pulzného signálu najskôr položte testovacie pero multimetra, aby ste zmerali polohu a potom zapnite napájanie, aby vnútorný odpor multimetra neovplyvnil normálny pracovný stav zadného stupňa, čo by spôsobilo zbytočné straty, alebo aby ste ho priamo odpojili. napájací zdroj posledného stupňa, aby najprv zatlačil trubicu.

Puzdrá na opravu dosky podsvietenia

Chyba jedna: podsvietenie je poškodené (alebo rozbité)



Fenomén zlyhania: je možné vidieť moment napájania na obrazovke, aby sa spustila akcia vyžarujúca svetlo, niekedy môžete vidieť tmavý pás, ale potom zhasne, po zhasnutí môže obrazovka LCD na svetle vidieť tmavý obraz, zvuk je normálne.



Analýza zlyhania: Keď dôjde k prerušeniu trubice podsvietenia, príslušný obvod detekcie prasknutia žiarovky odoberie signál do vstupu detekcie prasknutia trubice podsvietenia integrovaného obvodu riadenia oscilácií, čo je obvod riadenia vnútornej ochrany po uplynutí ochranného oneskorenia, aby sa prerušil výstup signálu budenia. To je dôvod, prečo je možné vidieť, že obrazovka v momente zapnutia vyžaruje svetlo, ale potom zhasne. Zapnite svetlo, pretože ostatné trubice podsvietenia normálne svietia; potom zhasne v dôsledku zodpovedajúceho ochranného obvodu rozbitej podsvietenej trubice akčnej ochrany, doska podsvietenia je uzavretá výstup spôsobený.



Liečba: Pre tento jav, kedy napájanie raz zabliká a zhasne, aby sa nakoniec potvrdila chyba, napätie na vstupe detekcie rozbitia trubice podsvietenia IC (všeobecne OLP) na 2V alebo viac, účelom je zdvihnúť kontrolu rozbitia trubice podsvietenia. , sú tam aj IC na zníženie napätia tejto nohy na zrušenie ochrany, ostatné lampy všetky svietia, dve z poškodenej oblasti podsvietenia sú mierne tmavé.



Toto je núdzová metóda opravy, pretože táto situácia si vyžaduje výmenu LCD obrazovky, ak nie, LCD obrazovka bude musieť vymeniť podsvietenie a vymeniť lampu, údržba je náročná a riskantná. V súčasnosti sa odporúča, aby sa jas celej LCD obrazovky upravil na väčší, vzhľadom na vnútorný svetlovod LCD obrazovky, poškodenie lampy nemá veľký vplyv na využitie efektu. Praktická schopnosť, ak je umiestnenie rozbitej lampy v strede obrazovky, vymeňte túto lampu na hornú časť obrazovky, aby bolo normálne sledovanie v podstate neviditeľné. Ak tak urobíte, neovplyvní to bezpečnosť okruhu a môže sa používať s istotou.



Keď je lampa poškodená, pretože lampa nevedie, nedôjde k poklesu napätia na jej svorkách, čo zodpovedá vysokonapäťovému výstupu obvodu prepäťovej ochrany späť do činnosti, potom by sa mal odpojiť zodpovedajúci vstupný obvod stupňovitého transformátora aby sa zabránilo činnosti ochrany proti prepätiu.



Niekedy lampa starne, jej štartovací výkon nie je dobrý, čo dokazuje: pomalý štart, čas spustenia dlhší ako 2S, alebo dokonca dlhší, viac ako je nastavený ochranný čas oneskorenia na IC ovládania podsvietenia, stále sa nedá normálne spustiť, ochranný riadiaci obvod na zistenie poruchy odpojenia trubice podsvietenia tiež zatvorte výstup budiaceho signálu. Táto situácia sa rieši rovnakým spôsobom ako vyššie.







Chyba dva: podsvietenie nebliká, vypálená poistka na doske podsvietenia



Analýza zlyhania: vypálená poistka znamená, že doska podsvietenia má vážny nadprúd, skrat (mierny nadprúd vo všeobecnosti nevypáli poistku) bol skratovým poškodením komponentov, v tejto chvíli nezapínajte unáhlene poistku, inak sa porucha ďalej rozšíri a dokonca ovplyvní bezpečnosť ostatných obvodov stroja.



Touto poruchou sú komponenty obvodu výkonového zosilňovača, porucha MOS elektrónky alebo doplnkového MOS modulu, skrat, ktorý je najdôležitejšou príčinou tejto poruchy.



Kontrola a oprava takýchto porúch, mali by ste najskôr pozorne sledovať obvodovú dosku, najmä MOS elektrónky, MOS elektrónkový modul pohonu nedochádza k zožltnutiu farby, abnormalitám praskania, všeobecná doska podsvietenia má niekoľko skupín rovnakého riadiaceho obvodu, môžete porovnať výskyt chyby zistenej vo všeobecnej oblasti. Táto situácia môže byť nahradená rovnakým typom pohonnej MOS trubice alebo pohonným MOS modulom, ak nie rovnakým modelom, môžete si vybrať parametre sú v podstate rovnaké, najmä nášľapný odpor je podobný ako pri výmene, aby sa zachoval rovnováha mostíka zadné rameno.



Niekedy dôjde k prepáleniu poistky dosky podsvietenia, skratu pri poruche napájacieho modulu, ale vzhľad farby napájacieho modulu sa nezmení, čo znamená použitie súboru odporu multimetra na detekciu, v prípade, že doska podsvietenia nie je pod napätím , v tomto poradí, v porovnaní s detekciou každej nohy výkonového modulu voči hodnote zemného odporu, ak existuje výrazne nízka hodnota odporu modulu, môže byť zistená chyba.



Ostatné komponenty sú poškodené, vo všeobecnosti nespôsobia vypálenie poistky.



Liečba: Pre podsvietenie nie je jasné, poistka spálená doska podsvietenia, skontrolujte poškodenie a výmenu napájacieho modulu, môžete zapnúť obrazovku LCD, aby ste pozorovali jas, a dávajte pozor, aby ste pozorovali, či sa doska podsvietenia prehrieva, jav dymu; v opačnom prípade treba tiež skontrolovať, či neskratuje samotný zvyšovací transformátor, pretože skrat zvyšovacieho transformátora alebo lokálny skrat v konečnom dôsledku spôsobí aj poruchu výkonového modulu, skrat.



Ak je zvyšovací transformátor poškodený, pretože existujú dva druhy dosiek podsvietenia, jedna používa dosku na podsvietenie zvyšovacieho transformátora a lampy EEFL; alebo použitie metódy vyváženej indukčnosti, aby sa zabezpečilo, že výbojky CCFL budú napájané paralelne. Tento transformátor vzhľadom na veľkosť výrobného procesu môže byť zaručený izolačný výkon, vo všeobecnosti nie je ľahké ho poškodiť.



Ďalším je použitie viacerých stupňových transformátorov na podporu viacerých CCFL lámp podsvietenia dosky, transformátor je zodpovedný za lampu, 16 lámp bude vyžadovať 16 transformátorov, v súčasnosti sa zistilo, že tento transformátor poškodzuje vyššie percento. Ak je poškodený, musí byť nahradený rovnakým typom zvyšovacieho transformátora, ak nie, havarijný spôsob ošetrenia k zlyhaniu zvyšovacieho transformátora, nefunguje primárny odpoj, jeho zodpovedajúca podsvietená trubica, ale aj na zdvihnutie doska podsvietenia ochrana proti odpojeniu trubice podsvietenia, aby sa zabezpečilo, že práca iných svietidiel nedostane náraz. Mať kusy neskôr je a potom obnoviť pôvodný stav.







Chyba tri: podsvietenie nesvieti, poistka je neporušená



Analýza zlyhania: tento typ poruchy zahŕňa relatívne veľký rozsah, mali by ste najprv skontrolovať napájanie dosky podsvietenia, jednosmerné napájanie ovládacieho rozhrania, signál spínača podsvietenia a úroveň ovládania jasu, aby ste sa uistili, že nie je problém, pred zvážením podsvietenia. generálna oprava dosky, všeobecné podsvietenie dosky, jej napájanie, ovládacie rozhranie a ďalšie zásuvky sú jasne označené na úlohe kolíkov, detekcia nohy môže určiť miesto poruchy.



Po druhé, na potvrdenie napájacieho zdroja IC VCC riadenia oscilácií a aktivácie štartovacieho napätia terminálu (ENA), napájanie obvodu zosilňovača (12 V alebo 24 V) je normálne, ak je normálne, aby sa zvážilo, či súčasný stav ochrany, skutočná údržba, zistil, že prípady poškodenia IC riadenia podsvietenia sú extrémne zriedkavé, väčšinou kvôli ochrane problémov s detekčným obvodom.



Liečba: pri údržbe podsvietenia nesvieti, poistka je neporušená, najefektívnejším spôsobom, ako zistiť, je zdvihnúť funkciu kontroly ochrany, je to preto, že takéto poruchy sú vo všeobecnosti súčasťou dosky podsvietenia má poruchu, ktorá spustí ochranný riadiaci obvod a potom preruší výstup budiaceho signálu, čo vedie k javu žiadneho svetla.



Rôzne modely integrovaného obvodu riadenia oscilácií, jeho prahová úroveň ochrany pred prepätím (OVP \ CLAMP) je tiež mierne odlišná, vo všeobecnosti 2-3V, vo všeobecnosti je terminál ochrany proti prepätiu pre nízku úroveň bežnej práce, viac ako prahová úroveň do stavu ochrany proti prepätiu, ak chcete zdvihnúť kontrolu ochrany proti prepätiu, môže byť priamo na zemný port prepäťovej ochrany.



Port ochrany proti zlomeniu trubice podsvietenia OLP, vo všeobecnosti ochrana na nízkej úrovni, vysoká úroveň 1,5 V pri normálnej prevádzke, ak chcete zdvihnúť ochranu pred zlomením trubice podsvietenia, pridajte na tento kolík vyššiu úroveň, ako môže prah ovládania spustenia



Pri zdvíhaní ochrany proti rozbitiu podsvietenej trubice súčasne musí byť tiež obvod ochrany proti prepätiu, obvod spätnej väzby detekcie výstupného prúdu je súčasne zdvihnutý, všetka ochrana je zdvihnutá, napájanie pozorovať dosku podsvietenia nie je žiadny dym , jav požiaru a pripravený na zatvorenie napájacieho zdroja, zatvorenie napájacieho zdroja, dotknúť sa rukou výstupných komponentov pohonu dosky podsvietenia, nie je zjavný nárast teploty, horúca situácia, ak je teplota príliš vysoká, chyba je V tejto vetve , obvod spätnej väzby na opravu poruchy, prepätia, detekcie nadprúdu by sa mal obnoviť do pôvodného stavu, ochrana pred rozbitím lampy sa nemusí obnoviť, obvod nemá žiadny vplyv.



Pri údržbe dosky podsvietenia je chybou viac modul výkonového zosilňovača (elektrónka MOS) a vysokonapäťový transformátor, tieto dve časti sú zároveň najviac opakovanými časťami obvodu na doske podsvietenia.







Poznámka: Potom, čo bola doska podsvietenia zapnutá, aby fungovala, nepoužívajte multimeter alebo osciloskop na meranie jej vysokonapäťového výstupu, čo spôsobí „ťahový oblúk“



Pri meraní osciloskopom v prípade, že vysokonapäťový výstup nie je pripojený k podsvetľovacej trubici, je sériový rezonančný výstupný obvod v otvorenom stave a meraný priebeh nesmie byť sínusový.







Vyššie uvedené popisuje časť skúseností s údržbou dosky podsvietenia pre referenciu.
