Vodná doska s vysokou rovnomernosťou

1. Funkcia vodiacej dosky svetla

Svetelná vodná doska (LGP) je kritickou optickou zložkou, ktorá sa široko používa v moduloch podsvietenia pre displeje kvapalných kryštálov (LCDS). Jeho primárnou funkciou je rovnomerné rozdelenie svetla z svetelného zdroja (napríklad LED alebo CCFL) cez celú plochu displeja.

Prenos a uniformita:Svetlá vodná doska efektívne prenáša svetlo zo zdrojov svetla namontovaných na okraji a rovnomerne ho rozptýli cez panel, čím sa eliminuje jasné škvrny alebo nerovnomerné osvetlenie.

Smerové ovládanie svetla:Prostredníctvom mikroštruktúr (bodky, drážky alebo vzory hranolov) na svojom povrchu alebo zabudované vo vnútri, LGP nasmeruje svetlo dopredu, zvyšuje jas a znižuje únik svetla.

Vylepšujúca kvalita displeja:Zabezpečením rovnomerného jasu a vysokého kontrastu, vodiacu dosku svetla výrazne zlepšuje vizuálny výkon LCD obrazoviek v televízoroch, monitoroch, smartfónoch a ďalších zobrazovacích zariadeniach.

Energetická účinnosť:Dobre navrhnutý LGP maximalizuje využitie svetla, čím sa znižuje spotreba energie systémov podsvietenia.

Bez svetlej vodiacej dosky by displeje osvetlené okrajmi trpia nerovnomerným jasom, zlými uhlami pozorovania a nadmernou spotrebou energie.

2. Výrobný proces vodiacej dosky svetla

Výroba dosiek s vodiacimi doskami svetla zahŕňa presné inžinierstvo a optický dizajn na dosiahnutie optimálneho distribúcie svetla. Proces zvyčajne obsahuje nasledujúce kroky:

Príprava materiálu

Materiály s vysokou čistotou optického stupňa (napríklad PMMA alebo PC) sa vyberú a spracúvajú do listov požadovanej hrúbky.

Tvorba dizajnu a vzoru

Pomocou optického simulačného softvéru inžinieri navrhujú vzory rozptyľovania svetla (bodky, mikroštruktúry alebo laserovo vyryté textúry), ktoré sa použijú na dosku. Hustota a veľkosť vzoru sa líšia v závislosti od požadovanej rovnomernosti a jasu svetla.

Tvorba vzoru

Vstrekovanie (na hromadnú výrobu):Roztavený polymér sa vstrekuje do formy s preddefinovaným vzorom, čím sa v jednom kroku vytvára vodná doska svetla.

Laserové gravírovanie (pre vysokú presnosť):Laserové mikroskopické vzory na povrch predrezanej doštičky, čo umožňuje doladené ovládanie svetla.

Metóda tlače (nákladovo efektívne):Proces tlače obrazovky alebo atramentu sa na povrch doštičky aplikuje rozptýlené bodky.

Po spracovaní

Leštenie a čistenie:Doska je leštená, aby sa zabezpečilo hladké hrany a povrchy, čím sa minimalizuje strata svetla.

Povlak (voliteľné):Niektoré LGP dostávajú ďalšie optické povlaky na zvýšenie odraznosti alebo zníženie oslnenia.

Kontrola kvality

Každá doska prechádza prísnym testovaním na uniformitu ľahkej, jasu a defektov pred integrovaním do modulu podsvietenia.

3. Porovnanie materiálov pre dosky s vodiacimi doskami svetla

Svetelné vodiace dosky sa zvyčajne vyrábajú z priehľadných polymérov s vysokou priepustnosťou svetla. Dva najbežnejšie materiály sú:

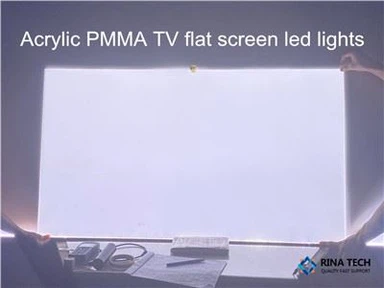

PMMA (polymetylmetakrylát / akryl)

Výhody:

Vynikajúca optická čistota (92%+ priepustnosť svetla).

Vysoká tuhosť a odolnosť proti škrabancom.

Stabilný výkon pri dlhodobom vystavení svetlu.

Nákladovo efektívne pre hromadnú výrobu.

Nevýhody:

Nižší tepelný odpor (zjemňuje pri ~ 80 stupňoch).

Viac krehké ako PC, náchylné na praskanie pod nárazom.

PC (polykarbonát)

Výhody:

Vyšší tepelný odpor (vydrží až do ~ 120 stupňov).

Vynikajúca nárazová pevnosť, vďaka čomu je vhodná pre robustné aplikácie.

Lepšia flexibilita ako PMMA.

Nevýhody:

Mierne nižšia priepustnosť svetla (~ 88-90%).

Drahšie ako PMMA.

Náchylný k žltnutiu pri predĺženej expozícii UV UV.

Iné materiály (menej bežné)

MS (metyltyrén):Kompromis medzi PMMA a PC, ktorý ponúka lepšiu tepelnú odolnosť ako PMMA, ale nižšie náklady ako PC.

Sklo (pre špeciálne aplikácie):Používa sa na špičkových displejoch, kde je potrebná extrémna čistota, ale ťažká a krehká.

Kritériá výberu:

Pre spotrebnú elektroniku (televízory, smartfóny):PMMA je uprednostňovaná z dôvodu optického výkonu a nákladovej efektívnosti.

Pre displeje automobilu alebo vysokej teploty:PC je vybraný pre jeho odolnosť a odolnosť proti tepla.

4. Aplikačné scenáre dosiek s vodiacimi doskami svetla

Svetelné vodiace dosky sú nevyhnutné v rôznych odvetviach, kde sa vyžaduje rovnomerné osvetlenie. Kľúčové aplikácie zahŕňajú:

Spotrebiteľská elektronika

LCD TVS a monitory:Edge-Lit sa zobrazuje na LGP, aby sa rovnomerne distribuovalo svetlo na veľkých obrazovkách.

Smartfóny a tablety:Ultra tenké vodiace dosky s svetelným svetlom umožňujú návrhy tenkých zariadení pri udržiavaní jasu.

Zobrazy notebooku:Zaisťuje konzistentné podsvietenie pre obrazovky s vysokým rozlíšením.

Automobilové displeje

Obrazovky na prístrojovej doske a systémy infotainmentu:LGP založené na PC sa používajú na odolnosť proti tepla a vibráciám.

Okolité osvetlenie:Svetelné vodiace dosky pomáhajú vytvárať rovnomerné vnútorné osvetlenie v autách.

Priemyselné a lekárske vybavenie

Ovládacie panely a prístrojové vybavenie:Poskytuje jasné osvetlenie bez oslnenia pre čitateľnosť v drsnom prostredí.

Lekárske displeje (röntgen, MRI monitory):LGP s vysokou jasnosťou zabezpečuje presné zobrazenie obrazu.

Reklama a značenie

Lightbox displeje:Používa sa v podsvietených plagátoch a maloobchodné značenie pre žiarivé a energeticky efektívne osvetlenie.

Transparentné LED displeje:Špeciálne LGP umožňujú priehľadné efekty v moderných digitálnych billboardoch.

Špeciálne osvetlenie

Architektonické osvetlenie:Dekoratívne svetelné panely používajú LGP na umelecké osvetľovacie efekty.

Systémy na vytvrdenie UV:Sprievodné dosky svetla pomáhajú rovnomerne distribuovať UV svetlo v procesoch priemyselného vytvrdzovania.
