Štruktúra modulu podsvietenia LCD TV
Nov 29, 2021
1. Úvod do modulu podsvietenia
Modul podsvietenia je jedným z kľúčových komponentov LCD panela. Keďže samotný tekutý kryštál nevyžaruje svetlo, funkciou modulu podsvietenia je dodávať dostatočný jas a rovnomerne rozložené svetelné zdroje, aby bol obraz normálny. LCD panely sú teraz široko používané v elektronických produktoch s potenciálom rastu, ako sú monitory, notebooky, digitálne fotoaparáty a projektory. Výsledkom je, že dopyt po moduloch podsvietenia a súvisiacich komponentoch naďalej rastie, stimulovaný nižšími cenami panelov. A najväčší dopyt po veľkých paneloch, ako sú notebooky a LCD monitory, je hlavným zdrojom hnacej sily pre rast dopytu po moduloch podsvietenia. Je to tiež druhý kľúčový komponent LCD panelov.
Modul podsvietenia je druhým kľúčovým komponentom LCD panela
2. Kategória modulu podsvietenia:
Vo všeobecnosti možno modul podsvietenia rozdeliť na dva typy: predné svetlo a zadné svetlo. Modul podsvietenia možno klasifikovať podľa požiadaviek na jeho mierku a polohu lampy a boli vyvinuté nasledujúce tri typy. štruktúra:
(1) Štruktúra okrajového osvetlenia: Svetelný zdroj je jediný svetelný zdroj umiestnený na boku a svetlovodná doska je určená na vstrekovanie bez tlače. Vo všeobecnosti sa používa pre malé a stredne veľké moduly podsvietenia pod 18 palcov. Konštrukcia zdroja dopadajúceho svetla sa vyznačuje nízkou hmotnosťou, tenkosťou, úzkym rámom a nízkou spotrebou energie. Je tiež zdrojom svetla pre mobilné telefóny, osobné digitálne asistenty (PDA) a notebooky. V súčasnosti existujú aj veľkorozmerné moduly podsvietenia, ktoré využívajú typ okrajového osvetlenia. štruktúru.

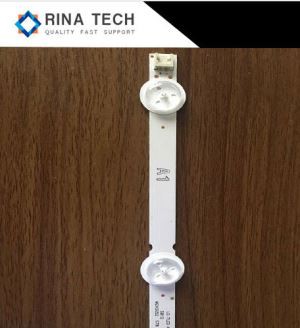

(2) Spodná osvetľovacia štruktúra: ultra veľký modul podsvietenia, štruktúra bočného svetla nemá žiadne výhody v hmotnosti, spotrebe energie a jasu, takže neobsahuje svetlovodnú dosku a svetelný zdroj je umiestnený priamo pod priamym typom Bola vyvinutá štruktúra. Svetelný zdroj pozostáva zo spontánnych svetelných zdrojov (ako sú lampy, svetelné diódy)
Atď.) Po odraze reflektorom sa po rovnomernom rozptýlení smerom nahor cez difúzor vyžaruje na prednú plochu. So zväčšujúcim sa inštalačným priestorom je možné lampu použiť až s 2 lampami v závislosti od veľkosti TFT panelu, no zároveň sa zväčší hrúbka modulu. , Hmotnosť, spotreba a jeho výhody sú vysoký jas, dobrý pozorovací uhol svetla, vysoká účinnosť využitia svetla, jednoduchá konštrukcia a pod., preto je vhodný pre LCD monitory a LCD televízory, ktoré majú menej náročnú prenosnosť a priestorové nároky. Problémy, ako je vysoká spotreba energie (používanie studených katódových trubíc), slabá rovnomernosť a spôsobujúce zahrievanie LCD displeja, je stále potrebné zlepšiť.
(3) Dutá štruktúra: S rastúcou veľkosťou požadovaných obrázkov sa LCD tiež vyvíjajú smerom k väčším veľkostiam. Teraz sa takéto ultra veľké LCD obrazovky používajú ako monitory a nástenné televízory, ktoré vyžadujú nielen veľké obrazovky, vysoký jas a nízku hmotnosť, ale aj elektrické spotrebiče vyžadujú nízky tepelný efekt pri vysokom výkone. V posledných rokoch vyvinutý modul podsvietenia s dutou štruktúrou používa ako zdroj svetla horúce katódové trubice. Táto štruktúra využíva vzduch ako prenosové médium zdroja svetla. Po nastavení zdroja svetla a jeho odraze smerom nadol v smere hranolovej dosky a odrazovej dosky jedna časť prechádza svetlovodnou doskou smerom nahor a vystupuje z povrchu a druhá časť opäť vstupuje do dutej dutiny v dôsledku úplného odrazu, kým prechádza reflexiou. Po pôsobení vystupuje cez svetlovodnú dosku a nahor smerujúci svetelný zdroj buď priamo vstupuje do svetlovodnej dosky a vystupuje, alebo vystupuje po sérii filozofických reflexií: tvar svetlovodnej dosky je klinovitá štruktúra a cieľom je dosiahnuť jednotný efekt.
Úvod do kľúčových optických komponentov modulu podsvietenia:
Modul podsvietenia poskytuje hlavne jednotný a vysokojasný svetelný zdroj pre panel z tekutých kryštálov. Základným princípom je premena bežného bodového alebo líniového svetelného zdroja na produkt povrchového svetelného zdroja s vysokým jasom a rovnomerným jasom prostredníctvom jednoduchého a efektívneho svetelného mechanizmu. Všeobecnou štruktúrou je použitie lineárneho svetelného zdroja studenej katódovej trubice na vstup do svetlovodnej dosky cez reflektor, transformácia lineárneho svetelného zdroja na rovnomerný povrchový svetelný zdroj a potom využitie efektu homogenizácie svetla difúzneho plátu a efekt zberu svetla hranolového listu na zlepšenie jasu a rovnomernosti svetelného zdroja. Rovnomernosť. Tu si predstavíme niektoré základné komponenty modulu podsvietenia.
3. Zloženie modulu podsvietenia: Svetelný zdroj, svetlovodná doska, kryt, reflektor, difúzor, fólia na zvýšenie jasu (BEF, hranolová fólia), čiernobiele lepidlo (záclonová páska) atď. Keďže požiadavky na podsvietenie sú čoraz tenšie, niektoré časti je potrebné doplniť kovovým rámom (METAL FRAME).
Slovník pojmov
Zadné svetlo
Podsvietenie je forma osvetlenia, ktorá sa často používa pre LCD displeje. Rozdiel medzi typom podsvietenia a predným svetlom je v tom, že podsvietenie je osvetlené zboku alebo zozadu, zatiaľ čo predné svetlo je osvetlené spredu, ako už názov napovedá. Používajú sa na zvýšenie osvetlenia v prostredí so slabým osvetlením a jasu počítačových monitorov a obrazoviek z tekutých kryštálov na generovanie svetla podobným spôsobom ako na CRT displejoch. Podsvietenie môže mať akúkoľvek farbu. Monochromatické tekuté kryštály majú zvyčajne podsvietenie, ako je žlté, zelené, modré a biele. Farebný displej využíva biele svetlo, pretože pokrýva najviac odtieňov.
modul
Modul QTW označuje všeobecný názov zariadení, ktoré dokážu realizovať lineárny pohyb v oblasti automatizačného priemyslu, známy aj ako polohovací modul. Lineárne moduly možno považovať za strojných inžinierov prostredníctvom transformácie strojového zariadenia a vývoja strojového zariadenia, zdieľania skúseností a vzájomnej výmeny vedomostí a nakoniec dospieť k bežne používanému znalostnému produktu.
Zdroj svetla
Svetelný zdroj sa vzťahuje na vlastný jas samotného objektu. Niektoré objekty vo vesmíre svietia a niektoré nesvietia. Nazývame predmety, ktoré môžu samy vyžarovať svetlo a svietia ako zdroj svetla. Slnko, elektrické svetlá, horiace sviečky atď. sú všetky zdroje svetla.
